襯氟球閥為各種強腐蝕性介質的啟閉控制而設計，其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體 式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。
是現代化工工藝流程中使用最為廣泛的耐腐閥門。
襯氟球閥采用了氟塑料作為球閥的內襯，并配有新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。
可作開關或調節流量用。
1.流體阻力小，全通徑基本沒有流阻。
2.緊密可靠，兩個PTFE 密封座，能實現完全密封，在真空系統中廣泛使用。
3.維修方便，球閥結構簡單，密封圈是活動的，拆卸更換都比較方便。
4.在全開或全閉時，球體和閥座的密封面與介質隔離。
5.密封性能好，完全可以達到零泄漏。
襯氟球閥適用范圍：適用于各種工業管道中液體和氣體的輸送(包括蒸汽),用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸和各種有機酸、強酸、強氧化劑等強腐蝕性介質中均能很好地工作。PFA 襯氟球閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
|

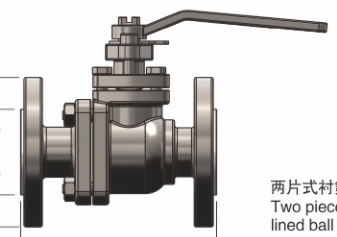

SIZE |
D |
C |
E |
n-?h |
L |
|
|
DN10 |
1/2" |
90 |
60 |
41 |
4-?14 |
130 |
|
DN15 |
3/4" |
95 |
65 |
45 |
4-?14 |
130 |
|
DN20 |
/ |
105 |
75 |
55 |
4-?14 |
140 |
|
DN25 |
1" |
115 |
85 |
65 |
4-?14 |
150 |
|
DN32 |
11/4" |
135 |
100 |
78 |
4-?18 |
165 |
|
DN40 |
11/2" |
145 |
110 |
85 |
4-?18 |
180 |
|
DN50 |
2" |
160 |
125 |
100 |
4-?18 |
200 |
|
DN65 |
21/21 |
180 |
145 |
120 |
4-?18 |
220 |
|
DN80 |
3.5" |
195 |
160 |
135 |
8-?18 |
250 |
|
DN100 |
4” |
215 |
180 |
155 |
8-?18 |
280 |
|
DN125 |
5" |
245 |
210 |
185 |
8-?18 |
320 |
|
DN150 |
6" |
280 |
240 |
210 |
8-?23 |
360 |
|
DN200 |
8" |
335 |
295 |
265 |
8-?23 |
400 |
|
DN250 |
10° |
405 |
355 |
320 |
12-?26 |
450 |
|
技術參數: |
|
|
驅動方式 |
不銹鋼手柄、渦輪手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN10-DN250 |
|
閥體配置 |
兩片式球閥體 |
|
接液材質 |
ASTM A351 CF3M/CF8+襯氟塑料 |
|
非接液材質 |
ASTM CF8/304 |
|
連接方式 |
法蘭 |
|
公稱壓力 |
PN1.0~1.6MPa |
|
適用溫度 |
-80℃~+200℃ |
|
襯里材料 |
PTFE(F4)、FEP(F46)、PFA、PO等 |
|
法蘭標準 |
GB/T9113.1、JB/T79.1、ASMEB16.9 |
|
氣動附件 |
電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥 可選防爆等級：EXd ‖ BT4 EXd ‖ CT6 EXia ‖ CT6 |
